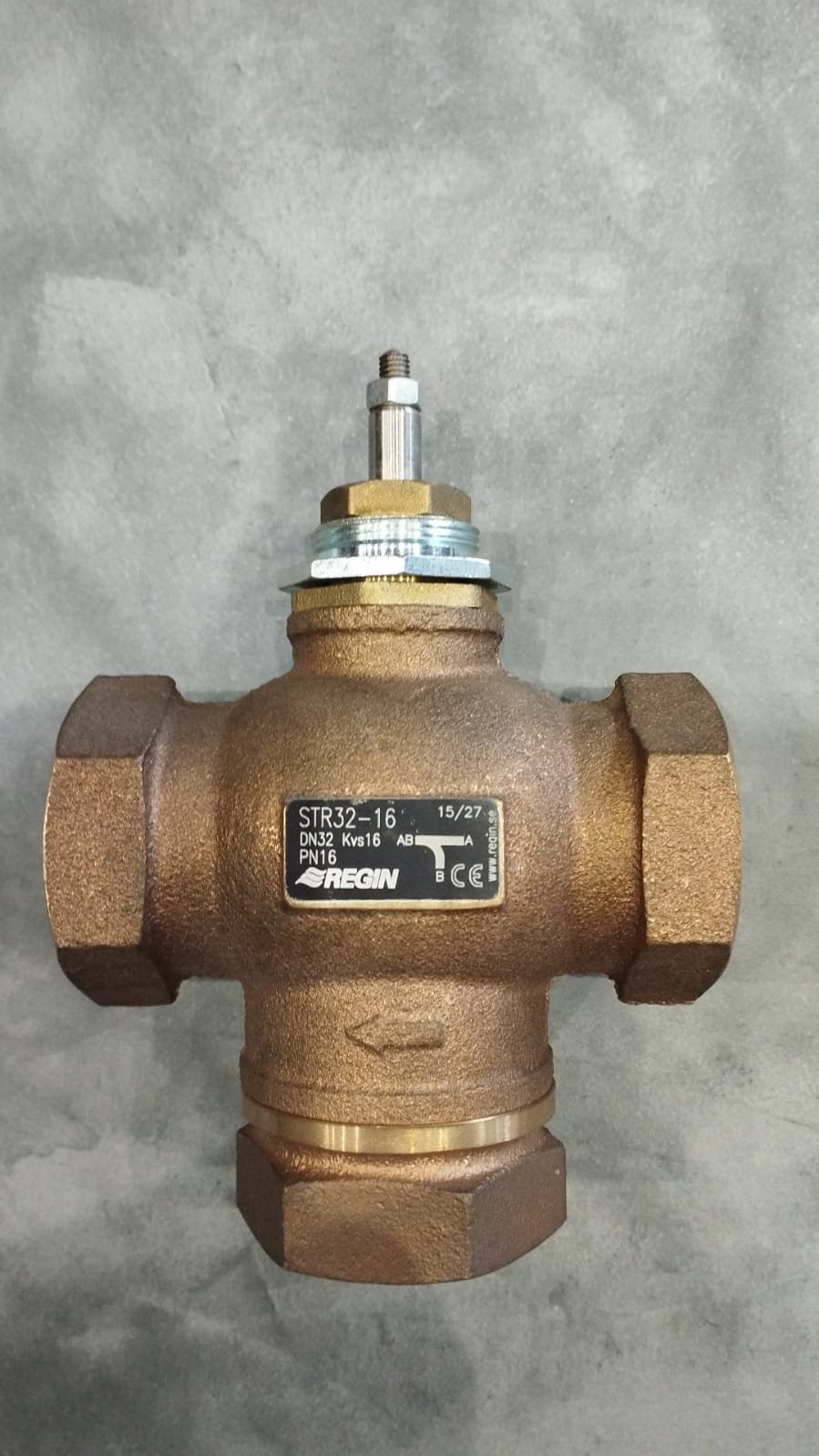

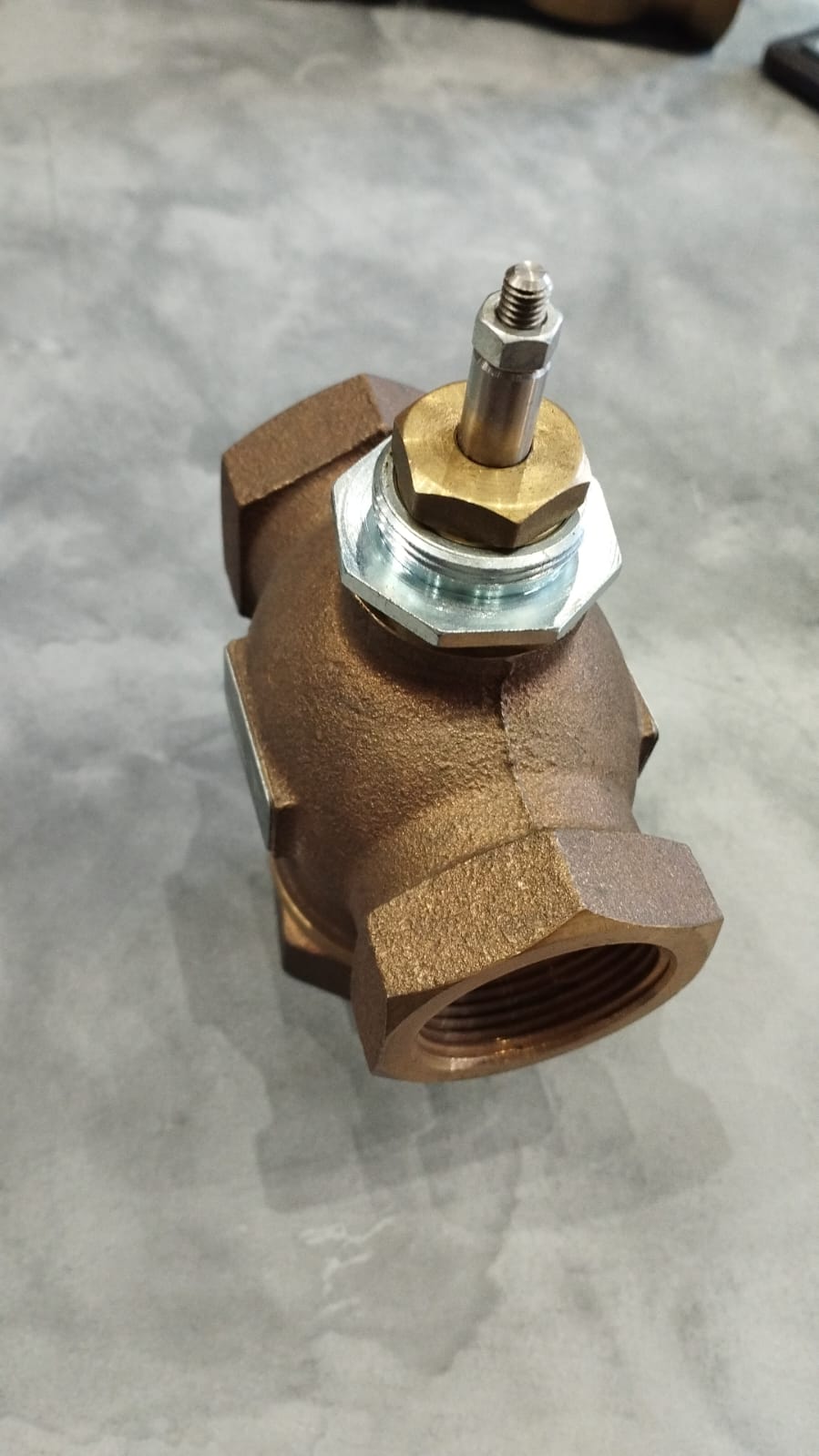

Вентиль трехходовой STR 32-16


Вентили двухходовые (STV) предназначены для регулирования расхода воды, а также пара в теплообменниках систем вентиляции.

Вентили трехходовые (STR) предназначены для регулирования расхода воды, а также пара в теплообменниках систем вентиляции и отопления.


Вентили двухходовые (STV) предназначены для регулирования расхода воды, а также пара в теплообменниках систем вентиляции.
Производство вентилей STV/STR  в диапазоне от KVS=0,63 с присоединительным диаметром 1/2″ до KVS=39 с присоединительным диаметром 2″. Двухходовой вентиль нормально открыт, когда шток находится в нижнем положении, и закрыт, когда шток находится в верхнем положении.

Вентили трехходовые (STR) предназначены для регулирования расхода воды, а также пара в теплообменниках систем вентиляции и отопления. Вентили STV/STR производятся в диапазоне от KVS=0,63 с присоединительным диаметром 1/2″ до KVS=39 с присоединительным диаметром 2″.

Регулирование у вентилей осуществляется с помощью возвратно-поступательного перемещения штока. Трехходовой вентиль перекрывает расположенные один напротив другого проходные отверстия 2 и 1, когда шток находится в верхнем положении. В этом же положении штока вентиль открыт между отверстиями 3 и 1. Если шток находится в нижнем положении, трехходовой вентиль полностью открыт между отверстиями 2 и 1 и закрыт между отверстиями 3 и 1. Вентили должны устанавливаться так, чтобы направление стрелки совпадало с направлением потока жидкости.

В зависимости от типа используемого привода AQM/AQT вентили могут работать в режиме трехпозиционного или пропорционального (сигнал 0(2)–10 В или 4–20 мА) регулирования.

Максимальное рабочее давление 1,6 МПа (16 бар)

• Температура рабочей среды от -5°С до 185°С

• Максимальный перепад давления 0,7–16 МПа

• Характеристика вентиля: -STV 2-ходовой (проходной)

• -STR 3-ходовой (смесительный)

• Вид регулирования квадратичный

• Ход штока 15 мм

• Максимальная утечка от величины KVS 0,01%

• Рабочая среда горячая и холодная вода, раствор гликоля в воде макс. 50%, пар

• Материал: -корпус бронза

• -шток нержавеющая сталь

• -седло и тарелка бронза

• -уплотнение тефлон

• Модель KVS* BSP Размеры, мм ∆P Тип привода Вес,

• A B C D** кПа 3-х позиц. Сигнал 0-10В кг

• 4-20мА
