Возможно применение для любых систем отопления, систем кондиционирования, закрытых контуров охлаждения и промышленных циркуляционных систем.
Не требующий техобслуживания циркуляционный насос с мокрым ротором, с резьбовым или фланцевым подсоединением, возможен выбор ступеней частоты вращения.Оснащение и функции
- Ручная регулировка мощности с 3 ступенями частоты вращения
-
Насосы с 1-фазным электродвигателем:
- P2 до 90 Вт: встроенная защита обмотки от перегрева;
- P2 ≥ 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения (опция: SK 602N/SK 622N)
-
Насосы с 3-фазным электродвигателем:
- P2 до 90 Вт: встроенная защита обмотки от перегрева;
- P2 ≥ 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения (опция: SK 602N/SK 622N)
- Электроподключение к сети 3–230 В с опциональным штекером переключения
- Корпус насоса с катафорезным покрытием для оптимальной защиты от коррозии
- Комбинированный фланец PN 6/PN 10 (при DN 40 - DN 65)
- теплоизоляционные кожухи.
Описание серии
|
Тип Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением |
||||||||
|
Применение системы водяного отопления, промышленные циркуляционные системы, системы кондиционирования и закрытые контуры охлаждения |
||||||||
Обозначение
|
||||||||
Особенности/преимущества продукции
|
||||||||
Технические характеристики
|
|
Оснащение/функции Режимы работы
Ручное управление
Автоматическое управление
Сигнализация и индикация
Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)
Оснащение
|
Материалы
|
Комплект поставки
|
Опции
|
Принадлежности
|
- Материалы
-
Вал насоса
- Нержавеющая сталь (X46Cr13)
-
Корпус насоса
- Серый чугун (EN-GJL-250)
-
Подшипники
- Полностью из графита
-
Рабочее колесо
- Синтетический материал (полипропилен - 50 GF)
- Данные для заказа
-
Вес (брутто), кг
- 22.6
-
Вес (нетто), кг
- 20.8
-
Вид упаковки
- Картон
-
Высота (брутто), мм
- 385
-
Высота (нетто), мм
- 341
-
Длина (брутто), мм
- 470
-
Длина (нетто), мм
- 250
-
Изделие
- Wilo
-
Количество на один слой, шт
- 4
-
Количество на поддон, шт
- 12
-
Номер EAN
- 4048482638140
-
Свойства упаковки
- Транспортировочная упаковка
-
Тип

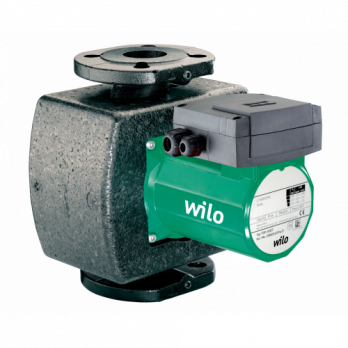

- TOP-S 40/15 2-ЧАСТОТЫ ВРАЩЕНИЯ
-
Цвет
- Зелено-черный
-
Ширина (брутто), мм
- 320
-
Ширина (нетто), мм
- 274
- Допустимая перекачиваемая среда (другие среды по запросу)
-
Вода систем отопления (согласно VDI 2035)
- •
-
Водогликолевая смесь (макс. 1:1; при доле гликоля более 20 % необходимо проверять рабочие характеристики)
- •
- Подсоединения к трубопроводу
-
Габаритная длина l0, мм
- 250
-
Номинальный внутренний диаметр фланца
- DN 40
-
Фланец
- Комбинированный фланец PN6/10 (фланец PN 16 согласно EN 1092-2)
- Допустимая область применения
-
Диапазон температур при макс. температуре окружающей среды +40 ,°C
- -20 до +130 (в кратковременном режиме 2 ч: +140) (при использовании с защитным модулем Wilo-C: от -20 до +110)
-
Макс. допустимое рабочее давление Pmax, бар
- 6/10
- Мотор/электроника
-
Защита электродвигателя
- Опция – устройство отключения SK 602N/622N
-
Класс изоляции
- H
-
Конденсатор, мкф
- 25/ 400 VDB
-
Номинальная мощность электродвигателя P2, кВт
- 570
-
Подключение к сети
- 1~230 В, 50 Гц
-
Помехозащищенность
- EN 61000-6-2
-
Потребляемая мощность 1~230 В P1, Вт
- 0 / 800 / 945
-
Резьбовой ввод для кабеля PG
- 2x13,5
-
Создаваемые помехи
- EN 61000-6-3
-
Степень защиты
- IP X4D
-
Ток при 1~230В I, А
- 0,00 / 4,20 / 4,57
-
Частота вращения N, об/мин
- 0 / 2500 / 2800
-
Электромагнитная совместимость
- EN 61800-3
