Газовый мультиблок Dungs MBC-65-DLE-S20

Газовый мультиблок Dungs MBC-65-DLE-S20

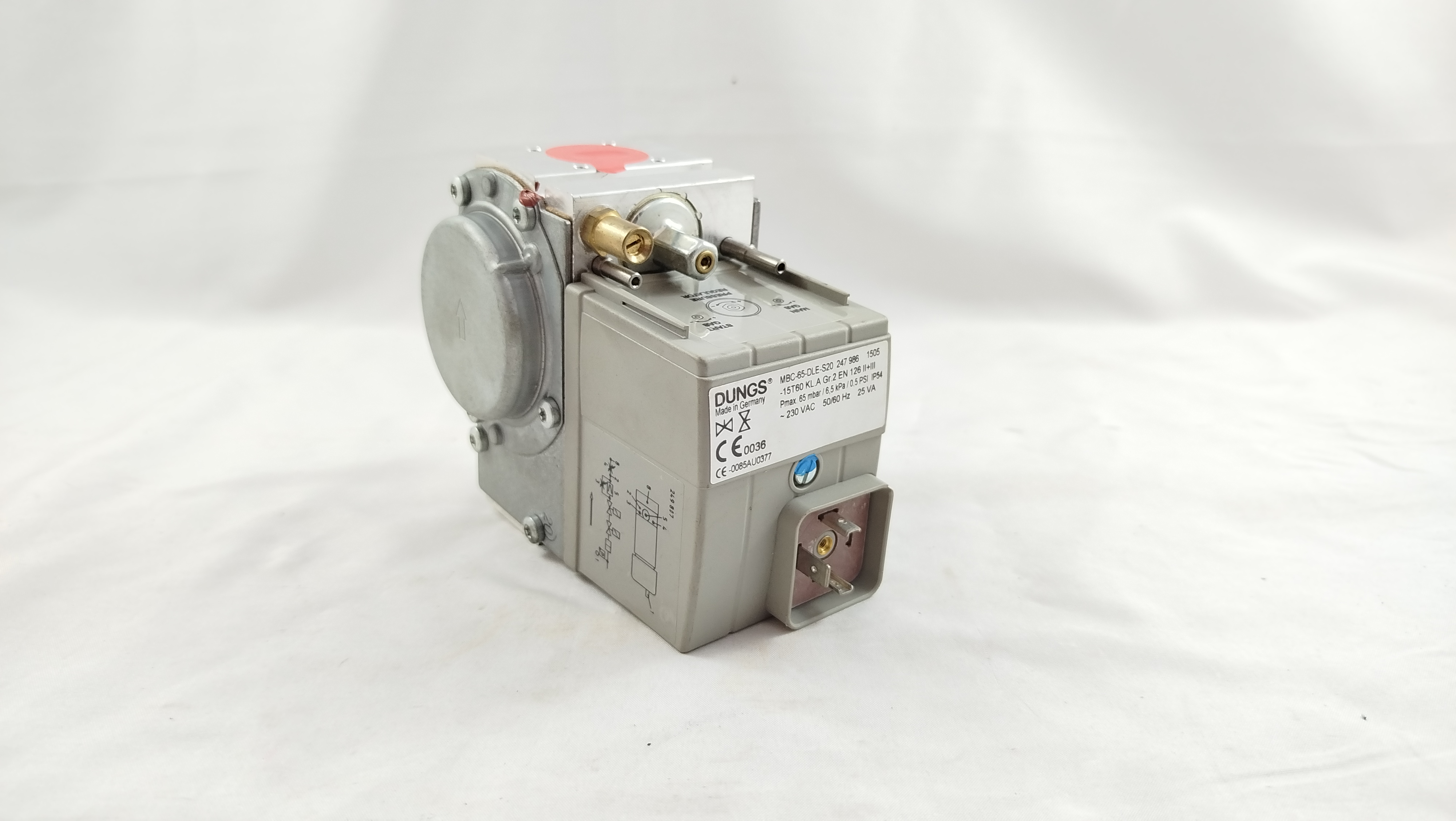

Газовый мультиблок Dungs MBC-65-DLE – одноступенчатое устройство автоматического регулирования газа из нового модельного ряда газорегуляторных узлов немецкого бренда. Мультиблок отлично показал себя в работе, применяется в газовых рампах горелок многих фирм Elco, Riello, Oilon, Baltur и пр. Серворегулятор обеспечивает высокочувствительную корректировку выходного давления.

Состав

В компактной газовой линии объединены: фильтр с мелкой сеткой, два ЭМ клапана класса А, реле давления, редуктор-стабилизатор газа. Для монтажа и электроподключения необходимо заказать установочные фланцы и штекеры.

Рабочие параметры

• Мультиблок выпускается в двух вариантах. Для артикула 232620 давление можно настроить в диапазоне 3-15 мбар, для арт. 242320 – в пределах 4-37 мбар.
• Давление на входе: от 15 до 360 мбар.
• Максимальное избыточное давление – 200 мбар.
• Температура эксплуатации: от -15 до +60 °C. Для систем сжиженного газа минимальная температура окружающей среды – 0 °C.

Особенности

• На входе мультиблока Dungs MBC-65-DLE размещен фильтр, сдерживающий грубые механические примеси. Он способствует защите клапанов от засорения и сохранению герметичности системы. Необходимость замены сетчатой вставки выявляется по перепаду давления до и после фильтра.
• Для контроля минимального давления в линии подачи газа на корпусе блока закреплен датчик-реле.
• Электромагнитные клапаны осуществляют функцию запорной автоматики при скачках давления в газовой магистрали. Они имеют совместное управление, что повышает надежность работы модуля и газового оборудования. Время срабатывания составляет меньше 1 секунды.

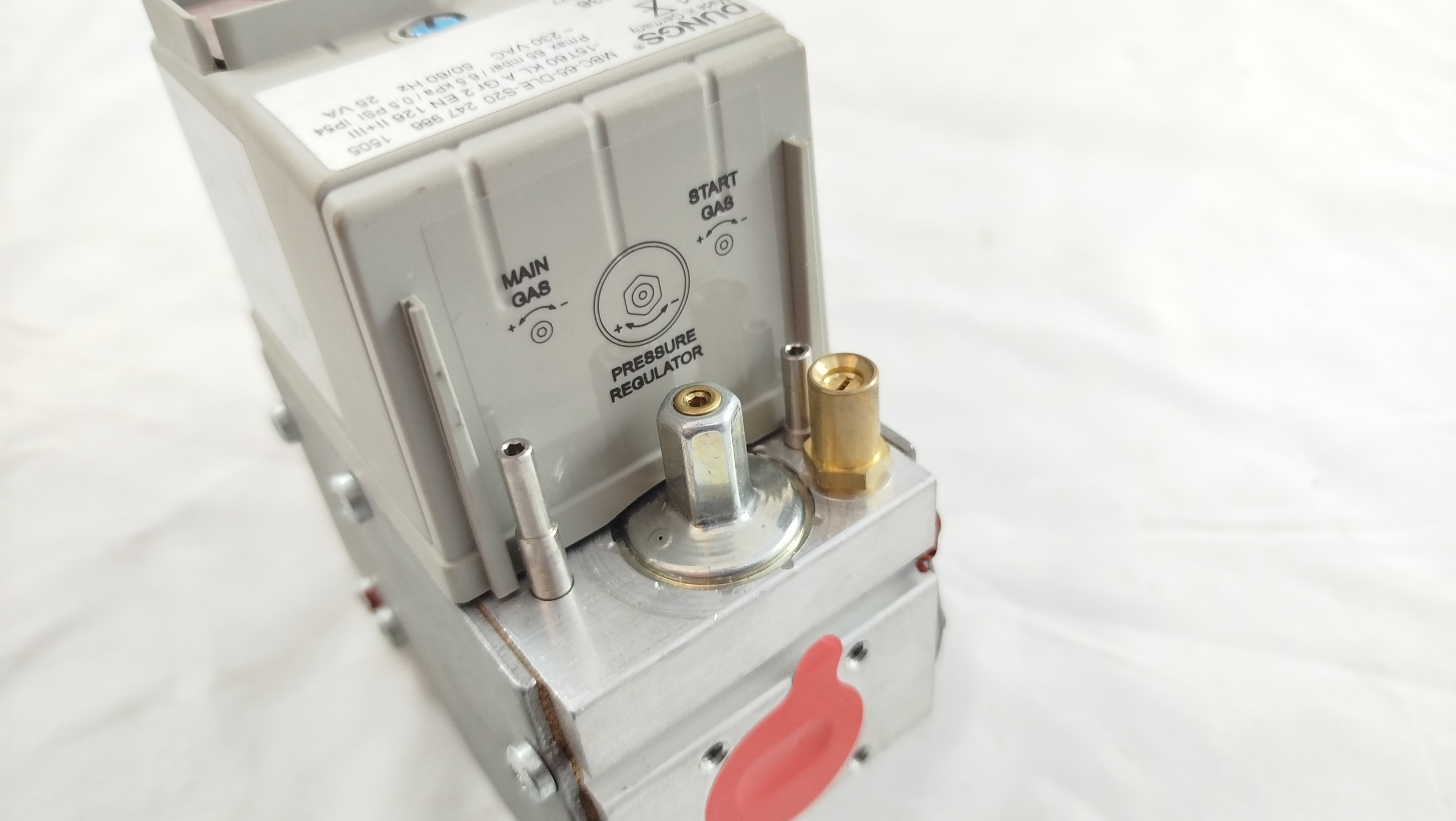

• Главным функциональным узлом модульной конструкции является усовершенствованный регулятор давления с сервоприводом. Он поддерживает стабильные выходные параметры давления, обеспечивая безопасную эксплуатацию газового котла. Оптимальное давление газа определяется при подключении горелки к отопительной системе (подробности – в инструкции производителя).
• Монтаж газового мультиблока Dungs MBC-65-DLE осуществляется с помощью резьбовых фланцев, параметры соединения Rp 1/2". Положение при установке – вертикальное (магнитом вверх).
• Корпус надежно заизолирован от воздействия мелких брызг и пыли – класс защиты отвечает стандарту IP 54.

Преимущества:

• автоматическое регулирование давления газа;
• резьбовое подключение к газопроводу;
• чувствительная настройка выходных параметров;
• встроенный сетчатый фильтр на входе в устройство;
• контроль минимального давления;
• продуманная компоновка;
• непроницаемость корпуса (класс IP 54);
• широкая область применения.
