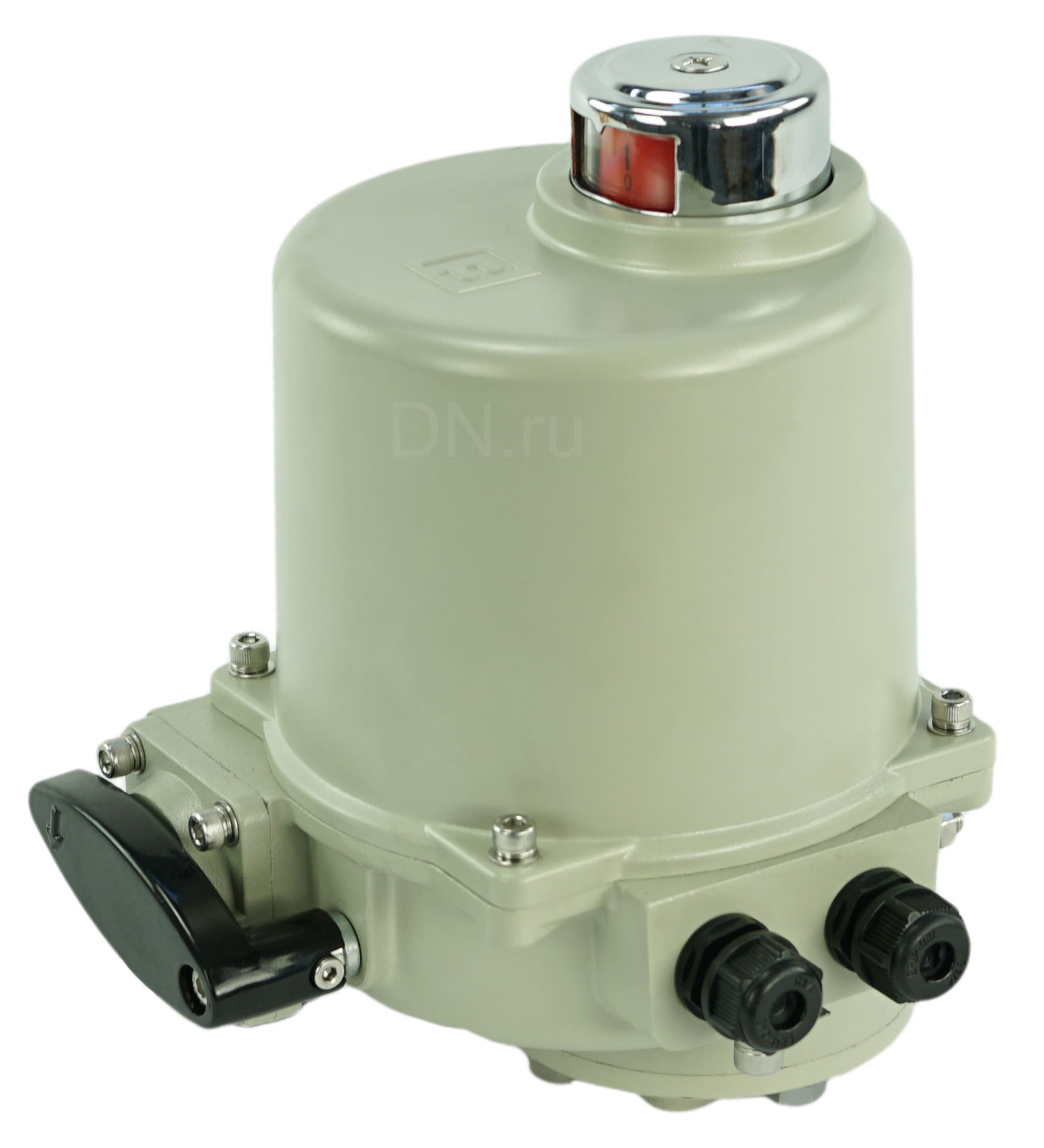

Электроприводы типа ГЗ-ОФ(К) и ГЗ-ОФ(М) общего назначения применяются для управления запорной промышленной трубопроводной арматурой, имеющей четвертьоборотный запорный орган, и устанавливаются в помещениях, под навесом и на открытом воздухе. Электропривод может работать в системах автоматического регулирования технологическими процессами. Установочное положение привода любое.
Электропривод позволяет осуществлять: • закрытие и открытие затвора арматуры: а) дистанционно с диспетчерского пульта управления; б) в ручном режиме – с помощью маховика при отсутствии электропитания; • автоматическое отключение электродвигателя ограничителем хода выходного вала электропривода при достижении затвором арматуры крайних положений; • автоматическое отключение электродвигателя двухсторонней муфтой ограничения крутящего момента при достижении величины установленного крутящего момента на выходном валу электропривода в положениях ЗАКРЫТО, ОТКРЫТО или при аварийной остановке затвора арматуры в процессе работы на закрытие или открытие (только для ГЗ-ОФ(М)); • указание положения затвора арматуры на указателе положения; • возможность регулировки крутящего момента в пределах до + 30 % от номинального значения настройки завода-изготовителя для ГЗ-ОФ(М); • защиту электродвигателя от перегрева при перегрузках (тепловое реле).
- Применение: для четвертьоборотной запорной арматуры.
- Климатическое исполнение: по ГОСТ 15150-69; (У1).
- Рабочая температура: от -30º до +40º С. (У1);
- Производство: Россия.
- Вес: 5.5 кг.
Основные характеристики:
- Напряжение питания: однофазный 220В/50Гц.
- Относительная влажность (верхнее значение) 100% при 25° С.
- Защита корпуса по IP-65 (по заказау IP67 и IP68).
- Выходной крутящий момент: 45 Нм.
- Время оборота выходного вала на 90 °, сек.: 11.
- Номинальный потребляемый ток: 0.5 А.
- Потребляемая мощность: 25 Вт.
