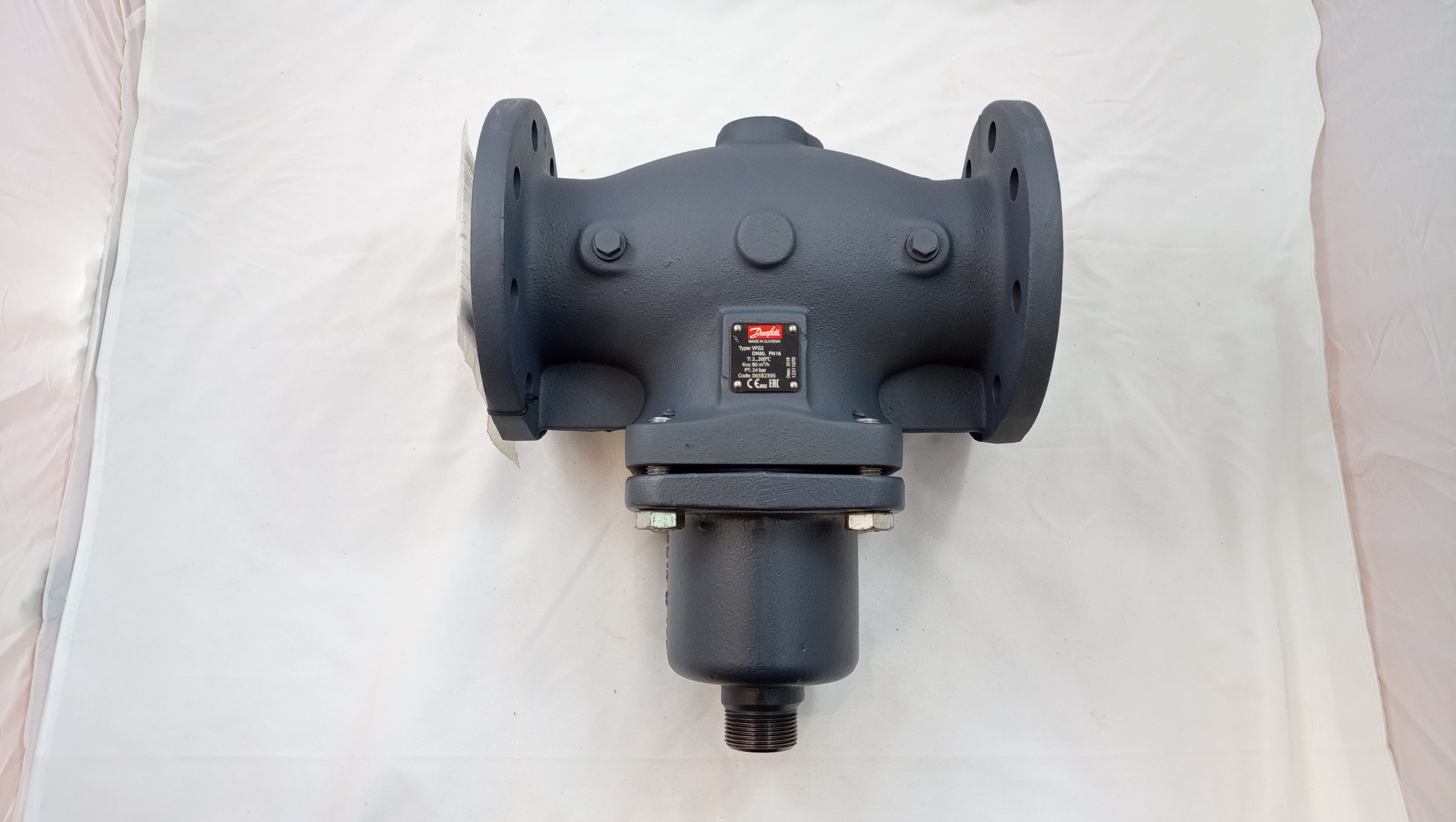

Регулирующий клапан VFG2 предназначен для совместного регулирования температуры или для применения в качестве регулятора перепада давления прямого действия в системах централизованного теплоснабжения. Для этого клапан укомплектовывается регулирующим блоком (пружиной) серий AFP, AFP-9, AFPA, отвечающими за регулировку перепада давления в заданном диапазоне. Клапан VFG2 совместно с пружиной подсоединяется к подающему и обратному трубопроводам посредством импульсных трубок AF. Как только перепад давления превышает заданное значение - клапан закрывается; когда перепад давления опускается ниже заданного значения - клапан открывается. При эксплуатации VFG2 в системе с температурой рабочей среды превышающей 200°С необходимо установить охладитель импульса давления на импульсную трубку, подключённую к подающему трубопроводу.
Регулировка значения перепада давления осуществляется путём изменения сжатия пружины регулирующего блока (пружины).
Клапан совместно с регулирующим блоком с Ду15 до Ду80 при температуре рабочей среды до +120°С может устанавливаться в любом положении; с Ду100 и выше - только в горизонтальном положении регулирующим блоком вниз.

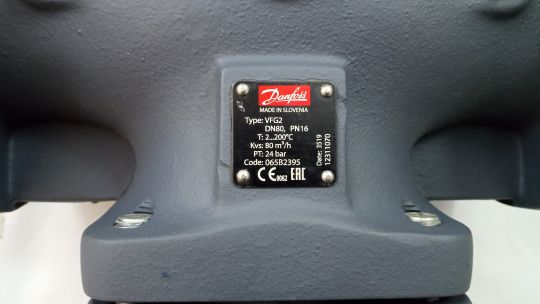

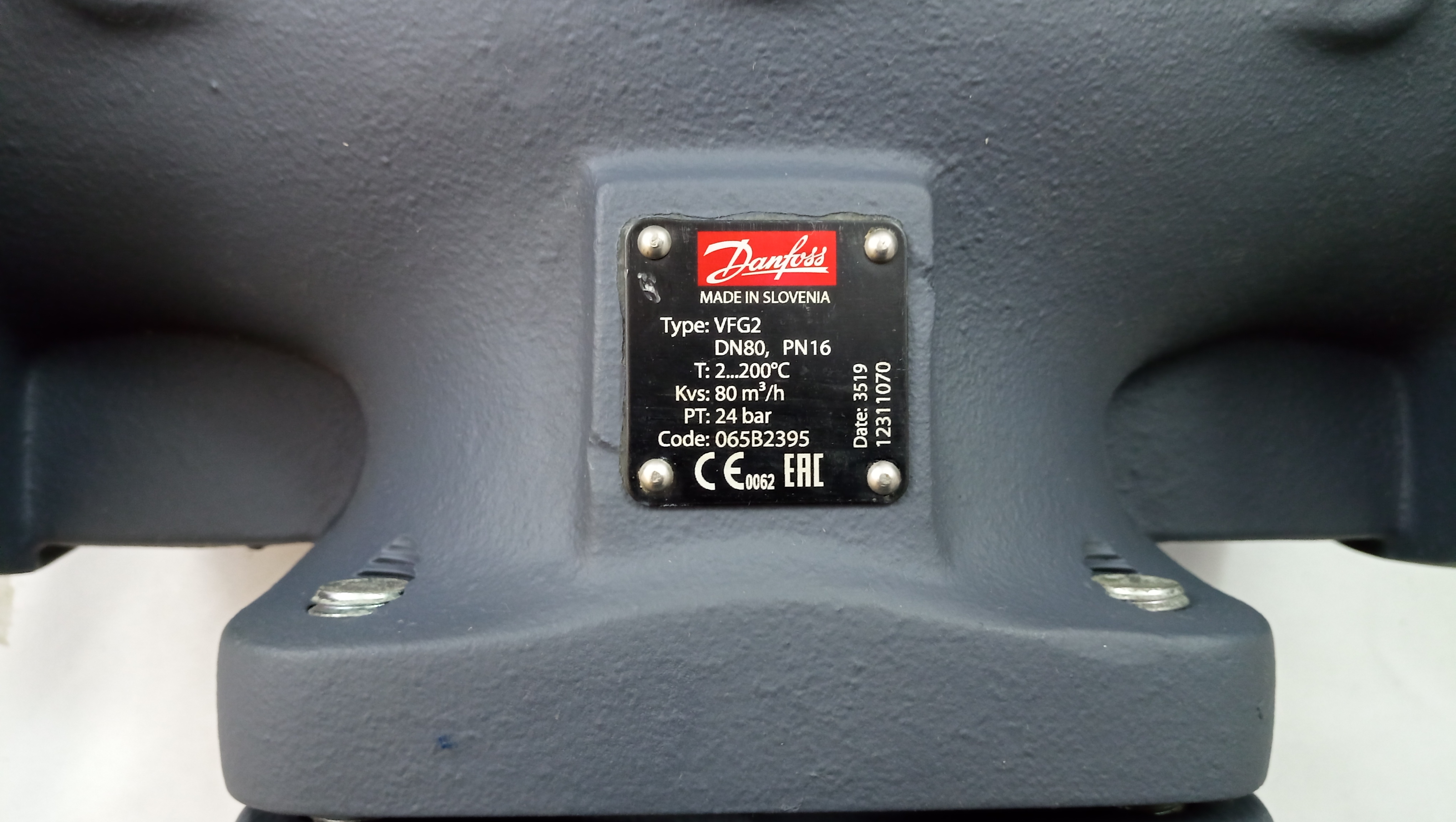

| Тип | VFG 2 |
| Код № | 065B2395 |
| Ду | 80 мм |
| kvs | 80 м3/ч |
| Ру | 16 бар |
| Среда | Циркуляционная вода |
| Альтернативная среда 1 | 30% гликолевый раствор |
| Тмин | 2 °C |
| Тмакс | 200 °C |
| Количество ходов | 2 -ходовой |
| Позиция шпинделя | Нормально открытый |
| Тип присоединения | Фланцевый |
| Материал клапана | GG 25 |
| Макс. перепад давлений | 16 бар |
| Ход штока | 18 мм |
| Характеристика регулирования | линейная |
| Фактор кавитации | 0.45 |
| Протечка (макс.) | макс. 0,05 % kvs |
| Разгруженный по давлению | Да |
| Примечание | При температуре от 150 °C до 200 °C применяется только с охладителем импульса давления со стороны подающего трубопровода |
