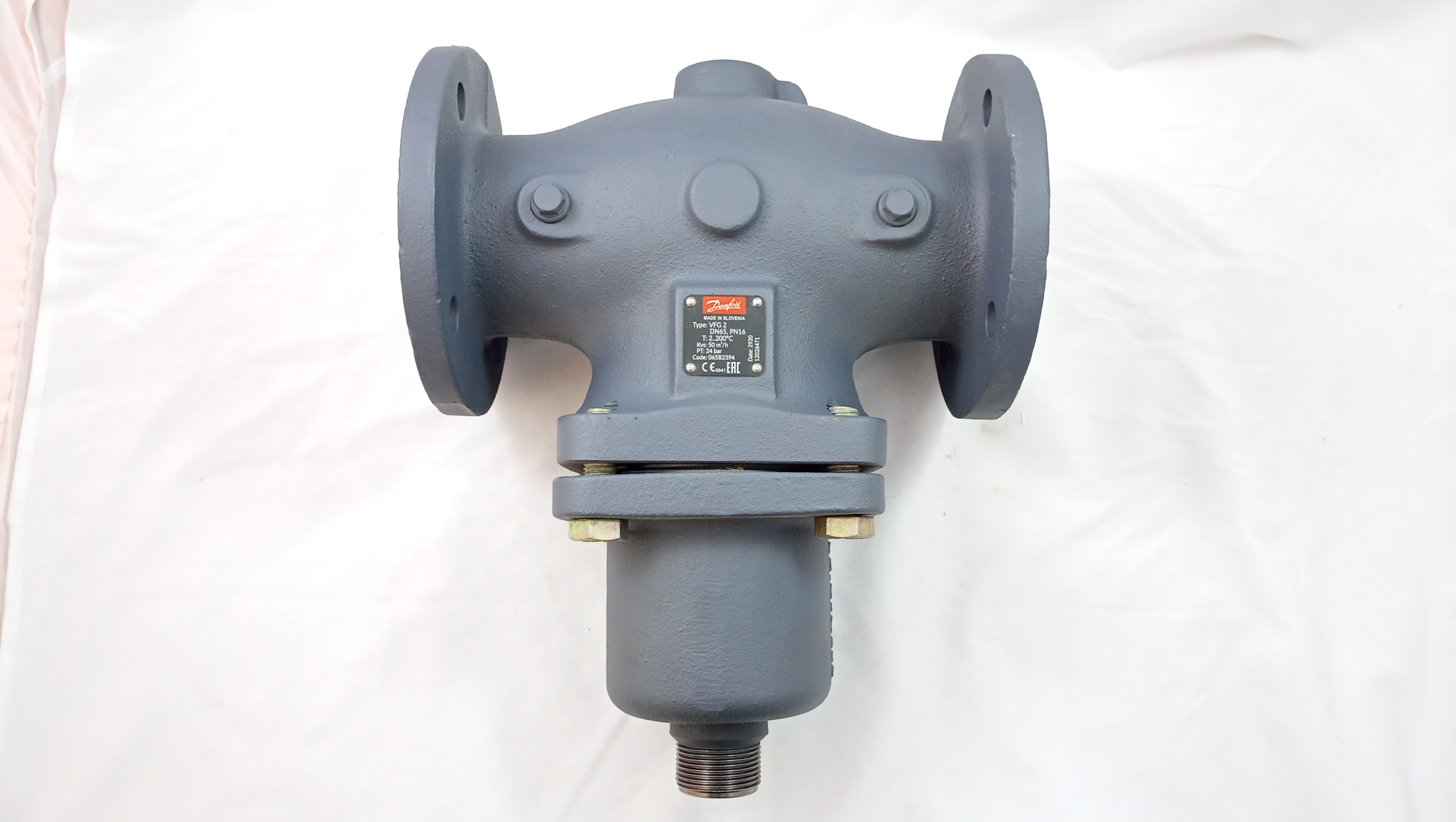

Регулирующий клапан VFG2 предназначен для совместного регулирования температуры или для применения в качестве регулятора перепада давления прямого действия в системах централизованного теплоснабжения. Для этого клапан укомплектовывается регулирующим блоком (пружиной) серий AFP, AFP-9, AFPA, отвечающими за регулировку перепада давления в заданном диапазоне. Клапан VFG2 совместно с пружиной подсоединяется к подающему и обратному трубопроводам посредством импульсных трубок AF. Как только перепад давления превышает заданное значение - клапан закрывается; когда перепад давления опускается ниже заданного значения - клапан открывается. При эксплуатации VFG2 в системе с температурой рабочей среды превышающей 200°С необходимо установить охладитель импульса давления на импульсную трубку, подключённую к подающему трубопроводу.
Регулировка значения перепада давления осуществляется путём изменения сжатия пружины регулирующего блока (пружины).
Клапан совместно с регулирующим блоком с Ду15 до Ду80 при температуре рабочей среды до +120°С может устанавливаться в любом положении; с Ду100 и выше - только в горизонтальном положении регулирующим блоком вниз.

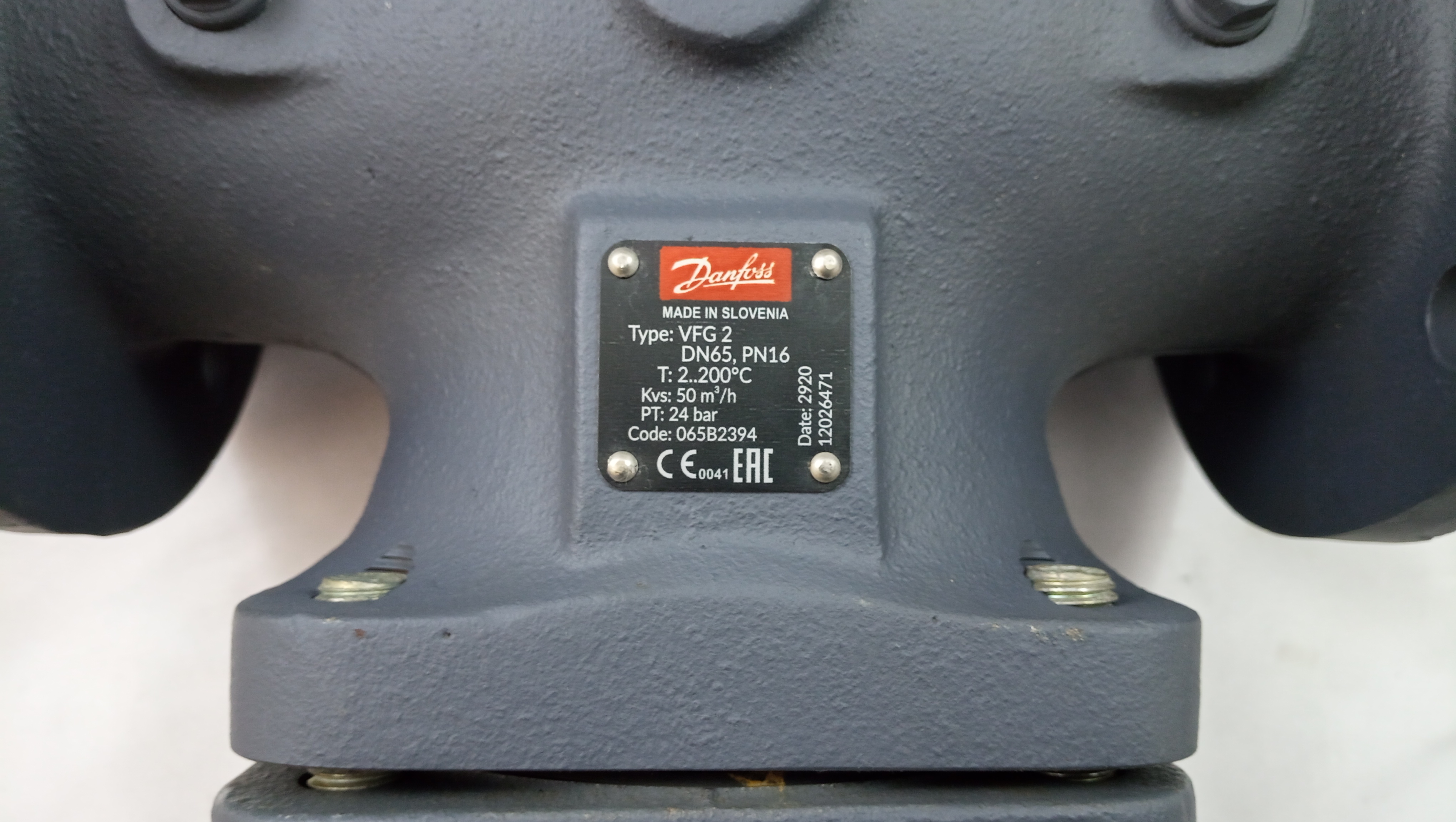

| Модель | VFG2 |
| Рабочая среда | 30% водный раствор гликоля, вода |
| Исполнение | универсальный |
| Температура транспортировки | от -50 до 50 С |
| Материал штока | нержавеющая сталь |
| Количество подключений | 2-ход |
| Пропускная способность | Kvs=50м3/ч |
| Тип клапана | проходной |
| Характеристика регулирования клапана | линейная |
| Ход штока | 12 мм |
| Динамический диапазон регулирования | 50:01:00 |
| Перепад давления на клапане | 16 |
| Коэффициент протечки | 0.03 %Kvs |
| Коэффициент кавитации | 0.5 |
| Разгруженность по давлению | Разгружен |
| Цвет корпуса | серый |
| Материал затвора | нерж. сталь 1.4404 |
| Уплотнение затвора | металл |
| Материал седла | Нерж. сталь 1.4021 |
| Монтаж клапана | любой |
| Рекомендуемые приводы | AME 655, 658SU(SD) |
| Температура транспортировки минимальная | -50 |
| Температура транспортировки максимальная | 50 |
| Нормальное положение штока | нормально открыт |
| Масса нетто | 32.14 кг |
| Страна происхождения | Дания |
| Строительная длина | 290 мм |
| Срок службы | 10 лет |
| Гарантия производителя | 18 месяцев |
| Материал | чугун |
| Инженерная система | Водоснабжение, Отопление, Тепловые пункты |
| Фирма производитель | ООО "Данфосс" |
| Температура рабочей среды | от 2 до +150 oC |
| Тип | регулирующий |
| Тип присоединения | фланцевое |
| Диаметр | Ду 65 |
| Давление | Ру16 |
| Область применения | предназначен для использования с регулирующими элементами типа AFP, AFD и AFA (совместно с регулирующим элементом образует регулятор давления или перепада давления прямого действия) |
