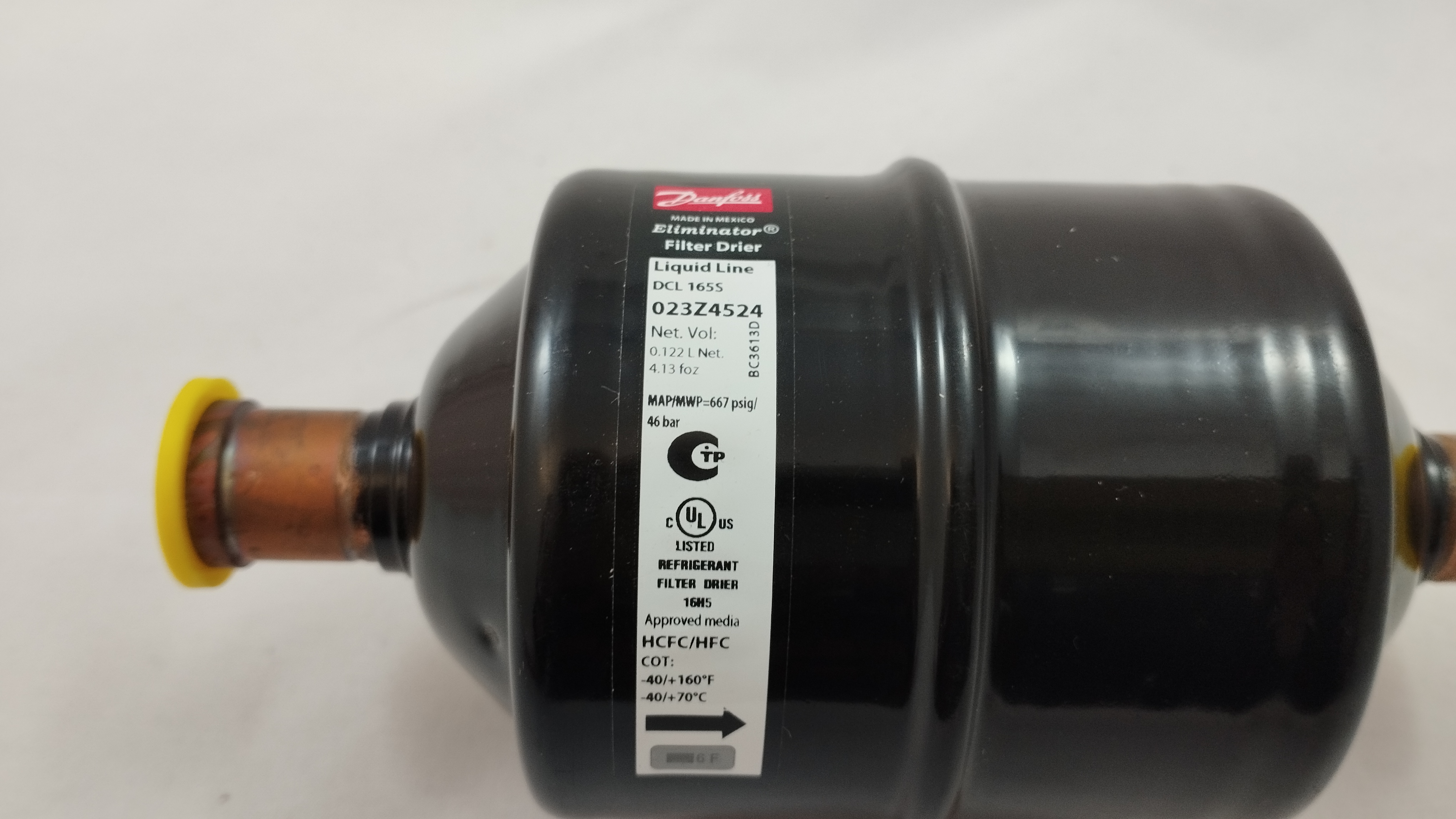

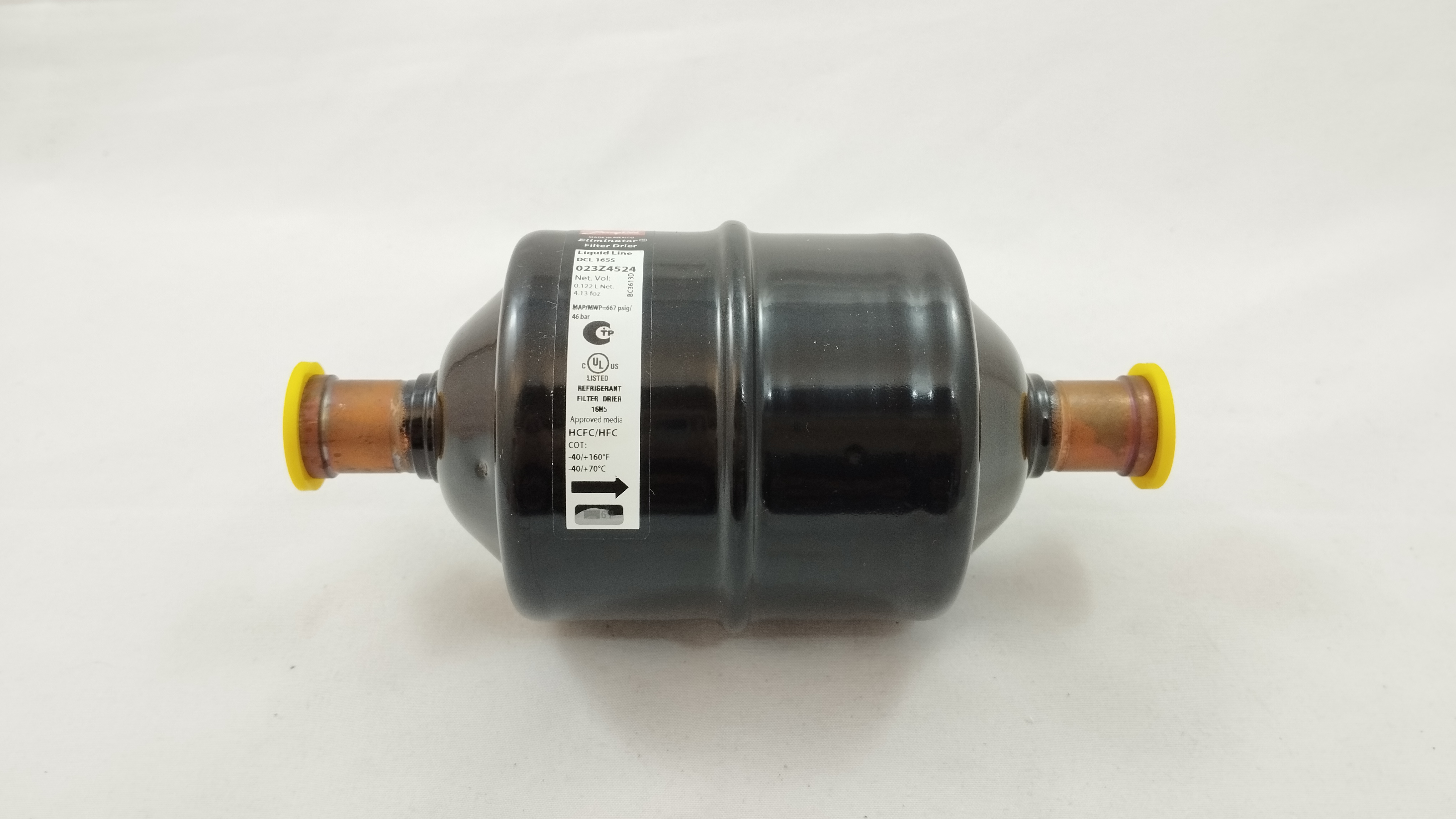

Danfoss 023Z4524 Герметичный фильтр-осушитель DCL 165S
Неразборные (герметичные) фильтры-осушители серии DCL — это идеальное решение для защиты системы от влаги, кислоты и твёрдых частиц, возникших в процессе монтажа. Предназначены для установки на жидкостной линии. Два типа присоединения на выбор: под отбортовку или под пайку.
Новый код заказа 023Z452491
Старый код заказа 023Z4524
Диапазон температур [°C] [Max] 70 °C
Диапазон температур [°C] [Min] -40 °C
Диапазон температуры [°F] [макс.] 160 °F
Диапазон температуры [°F] [мин.] -40 °F
Индикатор направления потока Этикетка с напечатанной односторонней стрелкой
Категория Art. 3, par. 3
Количество в упаковке 12 pc
Макс. рабочее давление [бар] 46 bar
Макс. рабочее давление [фунт/кв. дюйм (изб.)] 667 psig
Марка ELIMINATOR
Материал корпуса Сталь
Материал соединения Омедненная сталь
Название продукта Герметичный фильтр-осушитель
Название семейства изделий DCL
Обозначение типа DCL 165S
Объем корпуса [л] 0.35 L
Объем корпуса [унц. США] 11.97 oz
Объем твердого сердечника [дюймы3] 7.84 in3
Объем твердого сердечника [см3] 128 cm3
Описание продукта Фильтр-осушитель для жидкостных линий
Поверхность твердого сердечника [дюймы2] 28.34 in2
Поверхность твердого сердечника [см2] 183 cm2
Полезный объем [для США] 7.63 oz
Полезный объем, [л] 0.226 L
Присоединительный размер впускного отверстия 1 [дюймы] 5/8 ДЮЙМА
Присоединительный размер выпуска 1 [дюймы] 5/8 ДЮЙМА
Размер сердечника 16 куб. дюймов
Сердечник Твердый сердечник
Сертификация UL
Спецификация DCL 165S
Тип DCL
Тип входного соединения Под пайку, ODF
Тип выходного соединения Под пайку, ODF
- Состав сердечника: 80 % материал типа "молекулярное сито" и 20% оксида активированного алюминия
- Буква "s" после типоразмера обратного клапана означает тип штуцеров под пайку
- Температурный диапазон -40 – 70 °C
- Фильтрующая способность 25 мкм
- Различные объёмы фильтров на выбор
Фильтры типа DCL являются фильтрами-осушителями жидкости типа DCL т.м. Eliminator (далее – фильтры-осушители жидкости типа DCL), предназначены для защиты холодильных установок и систем кондиционирования воздуха от влаги, кислот и твердых включений. После удаления этих составляющих системы не будут подвергаться вредному воздействию химических веществ и абразивных частиц. Фильтры-осушители жидкости типа DCL выпускаются с сердечником, полностью изготовленным из материала типа «молекулярное сито». Фильтры-осушители жидкости типа DCL имеют сердечник, на 80% изготовленный из материала «молекулярное сито» и на 20% из активированного алюминия. Сердечники фильтров включают в себя также небольшое количество связующего материала. Материал для сердечников изначала выбирается с учетом масел, используемых в системах охлаждения. Фильтры-осушители жидкости типа DCL с твердым сердечником из материала «молекулярное сито» наиболее подходят для систем с гидрофторуглеродными (ГФУ) хладагентами и полиэфирным (РОЕ) или полиалкиловым (PAG) маслами. Эти фильтры предназначены для установок, требующих высокой степени осушения хладагента, и могут использоваться с компрессорами любых типов. Благодаря тому, что эти фильтры не содержат активированного алюминия, они не оказывают влияния на присадки, содержащиеся в масле. Фильтры-осушители жидкости типа DСL с твердым сердечником, состоящим на 80% из материала «молекулярное сито» и на 20% из активированного алюминия, выбираются для систем с гидрохлорфторуглеродными (ГХФУ) и хлорфторуглеродными (ХФУ) хладагентами и минеральными или алкиловыми бензоловыми маслами. Они особенно подходят для установок с высокой температурой конденсации, требующих высокой производительности осушения.
