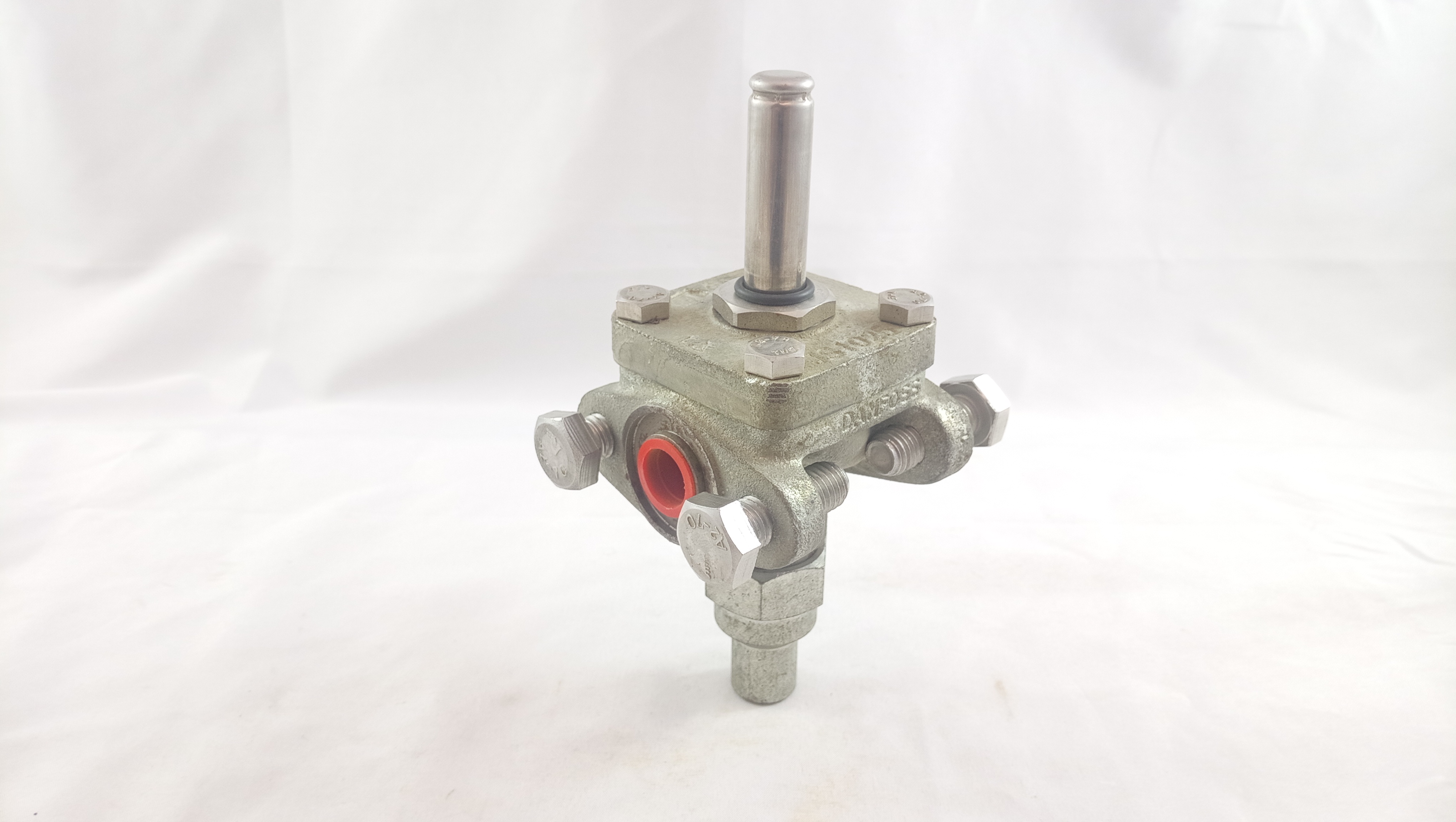

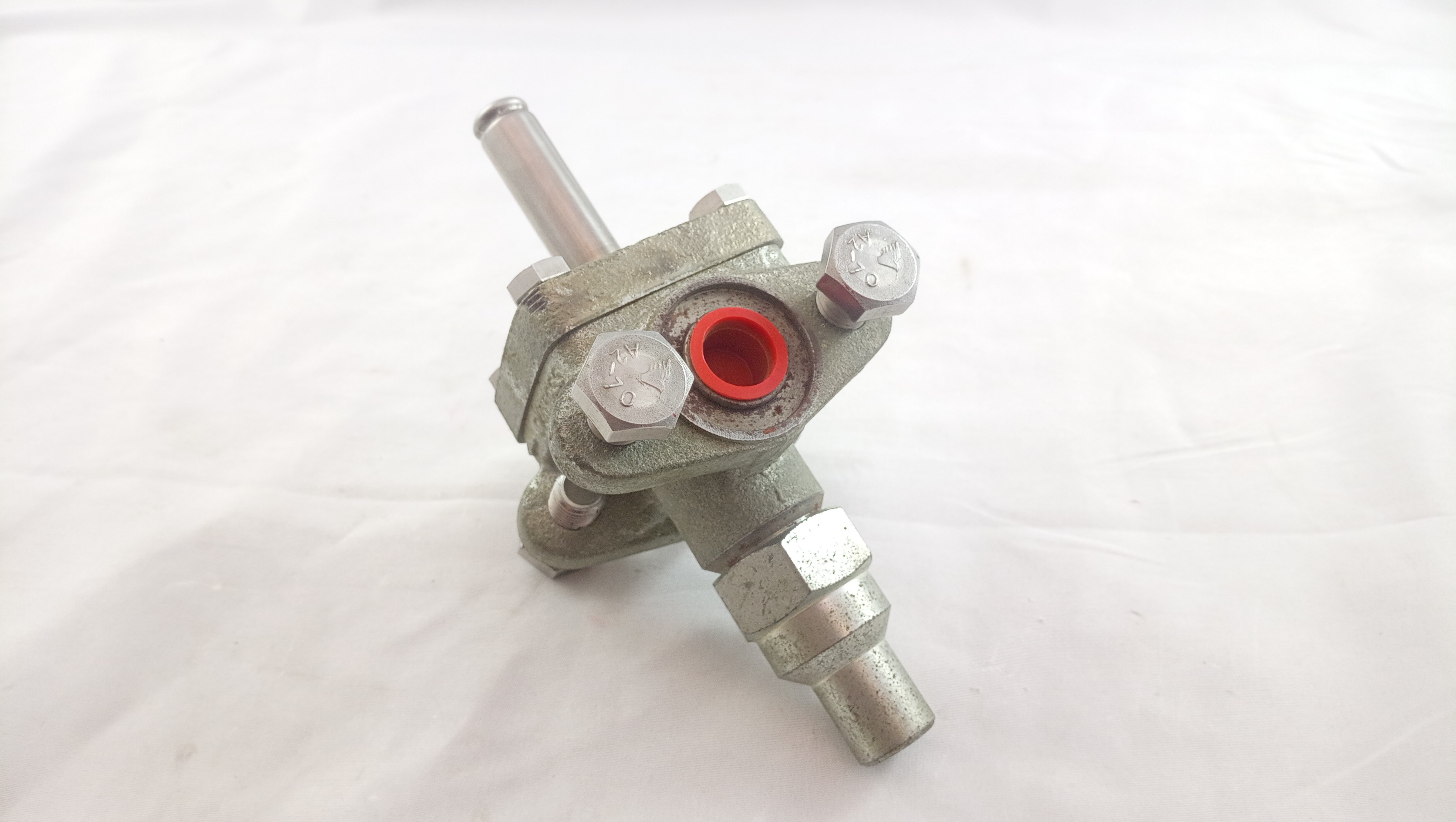

Клапаны EVRA предназначены для установки на жидкостные, всасывающие линии, а также на линии подачи горячего газа в аммиачных или фреоновых установках. Клапаны EVRA удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.
Изделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150.

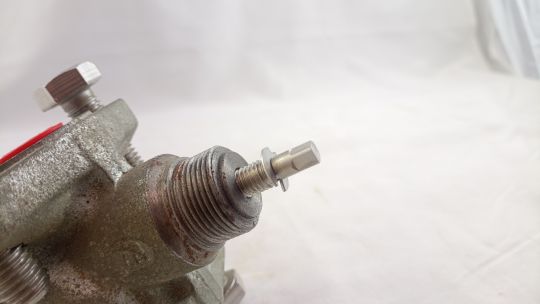

Исполнение С функцией ручного открытия
Максимальное рабочее давление (PN), бар
Температура рабочей среды, °С -40 ... +105
Рабочая среда ГХФУ, негорючие ГФУ , R717 (NH3).
Фазовое состояние: жидкость/газ
Тип присоединения Фланцы
Полная производительность Kv, м3/ч 2,7
Максимальный открывающий перепад давления для жидкости с катушкой 10Вт пер.т. , бар 21
Максимальный открывающий перепад давления для жидкости с катушкой 12Вт пер.т ., бар 25
Максимальный открывающий перепад давления для жидкости с катушкой 20Вт пост.т ., бар 18
Класс герметичности затвора "А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
Требуемый тип катушки переменный ток / постояный ток
|
|
|
| Тип | EVRA 15 |
| Вес | 1.52 [кг] |
| Привод системы [мм] | 13,5 mm |
| Температура окружающей среды [°C] | -40 - 80 °C |
| Диапазон наружной температуры [°F] | -40 - 175 °F |
| Утвержденный | C UL US LISTED, EAC, LLC CDC TYSK |
| Coil | Нет |
| Cv значение [гал/мин] | 3,120 gpm US |
| Направление | Прямой |
| Европейский Товарный Номер | 5702422178293 |
| Функция | N C |
| Тип входного соединения | Фланец |
| Kv значение [м3/ч] | 2,700 m3/h |
| Ручное управление | Да |
| Максимальное рабочее давление [бар] | 42,0 bar |
| Макс. рабочее давление [psig] | 610 Psig |
| MaxOPD[bar] 10W AC | 21 bar |
| MaxOPD[bar] 20W DC | 18 bar |
| MaxOPD[psi] 14W AC | 300 psi |
| Средний температурный диапазон [°C] | -40 - 105 °C |
| Средний температурный диапазон [°F] | -40 - 221 °F |
| Минимальный открывающий перепад давления [бар] | 0,050 bar |
| Размер клапанного узла [мм] | 15,00 mm |
| Тип выходного соединения | Фланец |
| Тип упаковки | Single pack |
| Линейка товаров | Solenoid valves |
| Product name | Соленоидный клапан |
| Количество в упаковке | 1 PC |
| Хладагенты | HCFC/HFC |
| Хладагенты | R717 |
| Обозначение типа | Соленоидный клапан |
